扫码关注微信,享受更多惊喜!

北京紫瑞天成科技有限公司

产品
LM 系列
LM-S沥青混合料改性剂 LM-K抗车辙剂 LM-T天然沥青改性剂 环保型阻尼沥青 LM-N高粘沥青改性剂 橡胶均匀剂 LM-F防水卷材母粒
其他产品
LM-KXB常温沥青修补材 LM-KRMC沥青改性剂 LM-KHSL阳离子乳化剂 LM-KHS阳离子乳化沥青 LM-DR2型融雪剂 LM-DR3型融雪液 LM-DX木质素纤维 LM-DJ溶剂型粘结剂 LM-DR4融雪剂
检测报告
抗剥落剂
LM-DB沥青用抗剥落剂
温拌剂
LM-DW沥青温拌剂
沥青阻燃剂
LM-DZ沥青专用阻燃剂
基质沥青
新产品预告
L Y 简介 LM系列防水卷材助剂

LM-S沥青混合料改性剂  (用于生产改性沥青混合料)



一、产品概述

    我公司依托多位行业专家经多年潜心研究开发出LM-S沥青混合料改性剂产品,可解决聚合物改性沥青存储要求高、远距离运输过程中易出现离析等问题

    经试验,掺加了LM-S沥青混合料改性剂的混合料,其各项指标均可满足国家针对不同地区的混合料标准

二、参考用量

        LM-S建议掺量按沥青混合料中沥青用量的8%~12%进行添加,使用产品时可大致等量替换沥青

三、产品应用优势

LM-S沥青混合料改性剂优势

项目

LM-S沥青混合料改性剂

使用方法

干法工艺

添加设备

无需添加任何改性设备减少设备投入成本

运输、储存

稳定,长期储存

混合料性能

可提供更好动稳定度,使路面抗车辙性能更强延长路面使用寿命

经济优势

使用LM-S产品可等量替换沥青

石料优势

LM-S产品可同时满足碱性石料的应用,对于酸性石料(花岗岩)的粘附性等级可达5级,老化后粘附性不减

环保优势

使用LM-S产品更节能、更环保,减少碳排放


部分工程案例:

内蒙省道102线呼凉项目 广东市政道路 扬州邗江段 云南武易高速 云南小磨高速改扩建项目 中石化胜利建工


四、产品运输

    LM-S产品在运输时应避免日晒、防潮、玷污和划伤,保持外包装完好无损。产品在包装完整的条件下,允许按普通货物运输标准运输。

五、产品储存

    LM-S产品应存放于干燥、通风处,避免紫外线照射,杜绝火种,不能与有机溶剂一同存放,在常温下LM-S产品可长期存放。

六、产品包装

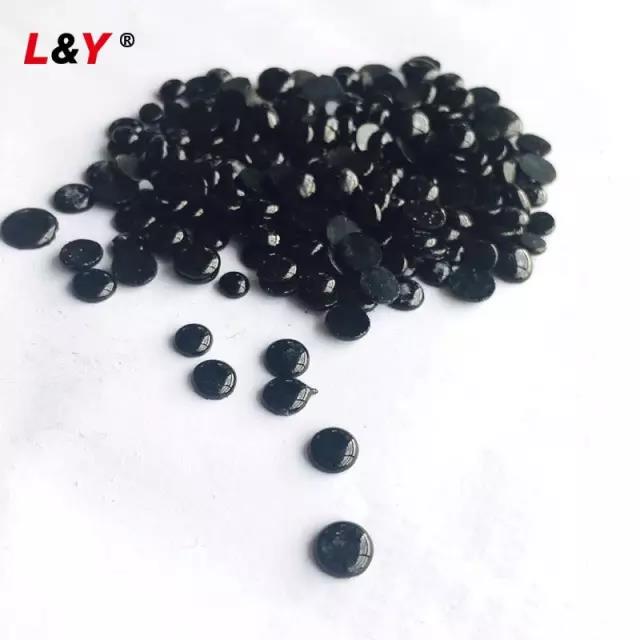

   袋装颗粒(25kg/袋)

   采用纸塑牛皮纸袋,抗撕裂强度高,破包率低,减少存放空间

七、LM-S实验室使用方法

    沥青混凝土配合比设计方法不变,掺加LM-S沥青混合料改性剂后,可等量或部分置换出沥青,不改变混合料设计配合比和油石比。
    1、LM-S不能直接掺加到沥青中使用,必须先和集料拌合均匀后再加入沥青。实验之前先根据检测项目要求,进行各物料所需用量的计算(注意LM-S产品可等量或部分置换基质沥青用量)。
    2、称取计算好的各种规格的集料,混合后,将其加热到185-195℃,温度到达所需值后,将集料倒入拌合锅中,开启拌合。
    3、加入LM-S产品,与热集料干拌90秒。
    4、再在拌锅中加入基质沥青,拌合90秒。
    5、最后在拌锅中加入矿粉,再拌合90秒。
    6、整个实验过程中拌合温度不能高于185℃。
    7、拌好之后将混合料倒入模具,击实,击实温度170-180℃。
    8、制样检测:依据《JTG E20-2011公路工程沥青及沥青混合料试验规程》检测。用户可根据实际情况选择所需的试验方法。况选择所需
     的试验方法。)

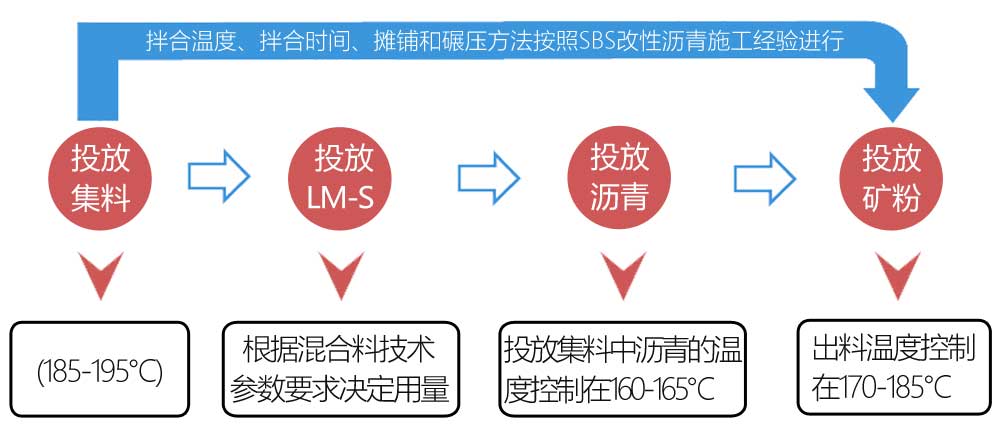

八、LM-S拌合楼生产使用方法

    1、LM-S不能直接掺加到沥青中使用,必须先和集料同时或延时1-2秒进入拌缸拌合均匀后,再加入沥青。拌合楼生产之前,根据每一锅生产的混合料数量以及油石比,计算各物料所需的量。注意LM-S产品可等量或部分置换基质沥青用量。
    2、各规格的集料加热好后,集料的温度控制在185-195℃,投放拌缸中。LM-S延后通过人工投放或风送投料机方式与集料一并投入拌缸中一同拌合。人工投送,在观察口一次性投放。气体输送,输送机计量,由输送管线,连接观察口,密闭输送至拌缸内。
    3、集料和LM-S投放完毕后,输送基质沥青,其温度控制在160-165℃,一同拌合。
    4、最后投放矿粉一同拌合。
    5、掺LM-S的生产不改变既有的生产工艺,各种材料的投放顺序以及各阶段拌合时间都按照当地成功的经验进行。
    6、最终出料的温度不能高于195℃。



相关新闻:

更多新闻




联系我们:

  010-65801937

  15311441004  孙女士
  北京紫瑞天成科技有限公司

  地址:北京市朝阳区朝外大街19号华普国际大厦15层1503室
  邮编:100020
